在集成電路制造領域，納米級芯片的生產過程堪稱一場精密的 “微觀魔術”。而在這場 “魔術” 背后，超純水設備作為不可或缺的 “隱形守護者”，以純凈的水質，為每一步精密操作保駕護航。?

　　集成電路的制造工藝復雜且精細，光刻、蝕刻、薄膜沉積等核心環節對水質的要求近乎嚴苛。哪怕是很微量的金屬離子、顆粒雜質或微生物，都可能附著在芯片表面，造成電路短路、性能下降甚至芯片報廢。例如，直徑僅為 1 微米的顆粒污染物，就足以破壞芯片上的納米級電路結構；而微量的重金屬離子如鐵、銅等，會在芯片表面形成導電通路，嚴重影響芯片的電學性能。因此，生產過程中使用的超純水，必須將電阻率提升至 18.2 MΩ.CM以上。?

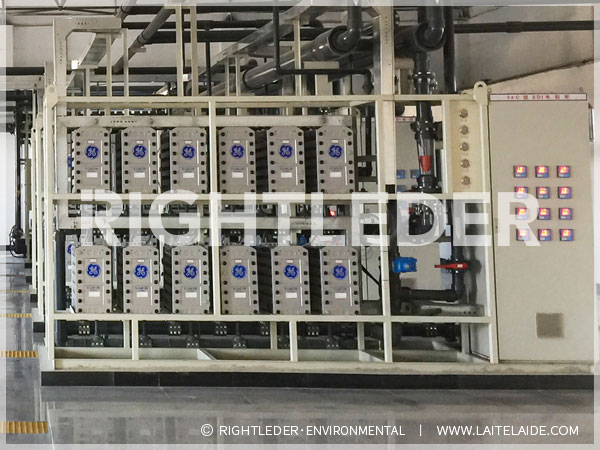

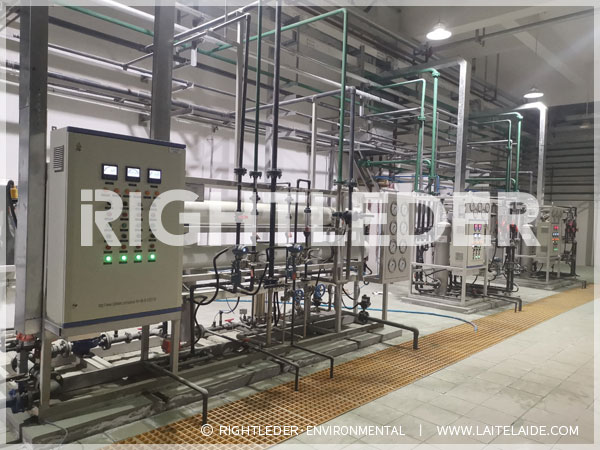

　　超純水設備憑借先進的技術工藝，完美滿足了集成電路生產的嚴苛需求。其核心的反滲透 + EDI + 精處理混床組合工藝，形成了層層遞進的凈化體系。反滲透膜利用壓力驅動，截留水中 99% 以上的溶解性鹽類、有機物和膠體；EDI 技術則通過電場作用，持續高效去除水中殘留的離子，避免傳統離子交換樹脂頻繁再生的弊端；最后的精處理混床，對水質進行深度拋光，確保產出的超純水達到集成電路生產所需的純凈度。?

　　除了凈化能力，超純水設備還具備高度的穩定性與可靠性。設備采用高品質的核心部件和智能化控制系統，能夠?qū)崟r(shí)監測水質、壓力、流量等關鍵參數。一旦檢測到水質波動或設備異常，自動報警并啟動保護機制，保障生產的連續性與安全性。同時，設備設計緊湊，占地面積小，可靈活適配不同規模的集成電路生產車間，有效節省空間資源。此外，其模塊化的設計理念，使得設備維護與升級更加便捷，進一步降低了企業的運維成本。?

　　在全球集成電路產業飛速發展的今天，超純水設備已成為支撐行業前行的重要基石。它不僅保障了芯片制造的良品率與性能，更為我國在高端芯片領域的自主研發與生產提供了堅實的基礎。未來，隨著集成電路技術向更小制程、更高集成度邁進，超純水設備也將不斷創新升級，持續為這一尖端產業提供更加優質、可靠的水源保障，助力我國在半導體領域書寫新的輝煌篇章。
